W2000 DC5V-24V Bluetooth to WeChat Small Size | Piexel Count | Test mode LED controller | Addressable RGB lighting | DMX512 code writer

产品描述：

■ W2000是一款蓝牙控制器。DC5-24V蓝牙连接微信小程序DMX512写地址码数点幻彩灯光LED控制器. 可视化操作，对新手友好，对技术要求不高。
■ 该控制器是单口输出版本。
■ 可根据灯具需求设置输出电压为5V、12V、24V。
■ 内置蓝牙通信模块，可使用手机扫描进入微信小程序，匹对控制器，设置参数切换效果。
■ 可视化DMX512芯片地址码写入 | 可视化跑马程序设置 | 静态颜色设置 | 对新手友好，对技术要求不高。
■ 支持DMX512芯片灯具写码。
■ 单路增强TTL电平信号或者RS485差分信号输出，最大控制1020个像素点。
■ 注意事项：接灯具的时候需要先确认电压与灯具的电压是否一致。以免操作不当导致设置或者灯具损坏。

Product Description:

■ The W2000 is a Bluetooth controller. It’s a DC 5-24V Bluetooth controller that connects to a WeChat mini-program to write DMX512 address codes and control LED lighting.
■ This controller is a single-port output version.
■ The output voltage can be set to 5V, 12V, or 24V according to the lighting fixture’s requirements.
■ It has a built-in Bluetooth communication module, allowing users to scan a QR code with their mobile phone to access the WeChat mini-program, match the controller, and set parameters and switching effects.
■ Supports writing DMX512 chip lighting fixture codes.
■ Single-channel enhanced TTL level signal or RS485 differential signal output, controlling a maximum of 1020 pixels.
■ Precautions: Before connecting the lighting fixture, ensure that the voltage matches the fixture’s voltage to avoid improper operation that could damage settings or the fixture.

产品参数

■ 工作电压：DC5 – 24V
■ 输入信号：BT蓝牙信号，遥控信号
■ 输出信号：TTL电平信号/RS485差分信号
■ 像素带载：RGB (1CH x 1920pixeIs) | RGBW (1CH x 1440pixels) | RGB灯带最多控制1920像素点, RGBW灯带最多控制1440像素点
■ 工作温度：-20℃ – 55℃
■ 防护等级：IP20
■ 配套附件：SD内存卡 x 1 / 2P绿色端子 x 1 / 3P绿色端子 x 1
■ 产品尺寸：L99 x W71 x H24mm
■ 产品重量：100g

Specifications:

■ Operating Voltage: DC5 – 24V
■ Input Signal: Bluetooth signal, remote control signal
■ Output Signal: TTL level signal / RS485 differential signal
■ Pixel Capacity: RGB (1CH x 1920 pixels) / RGBW (1CH x 1440 pixels)
■ Operating Temperature: -20℃ – 55℃
■ Protection Rating: IP20
■ Accessories: SD memory card x 1 / 2P green terminal x 1 / 3P green terminal x 1
■ Product Dimensions: L99 x W71 x H24mm
■ Product Weight: 100g

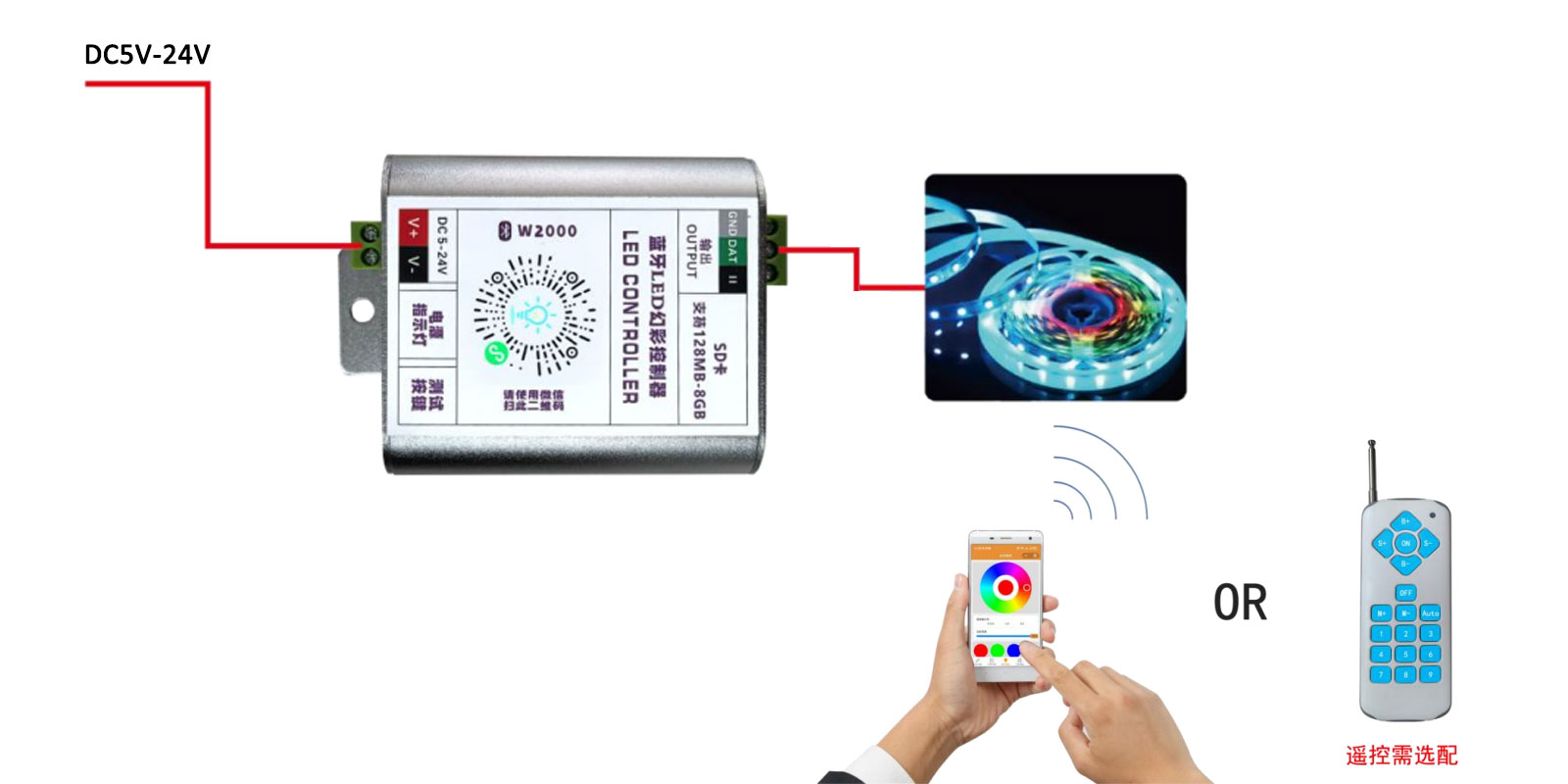

典型接线拓扑图

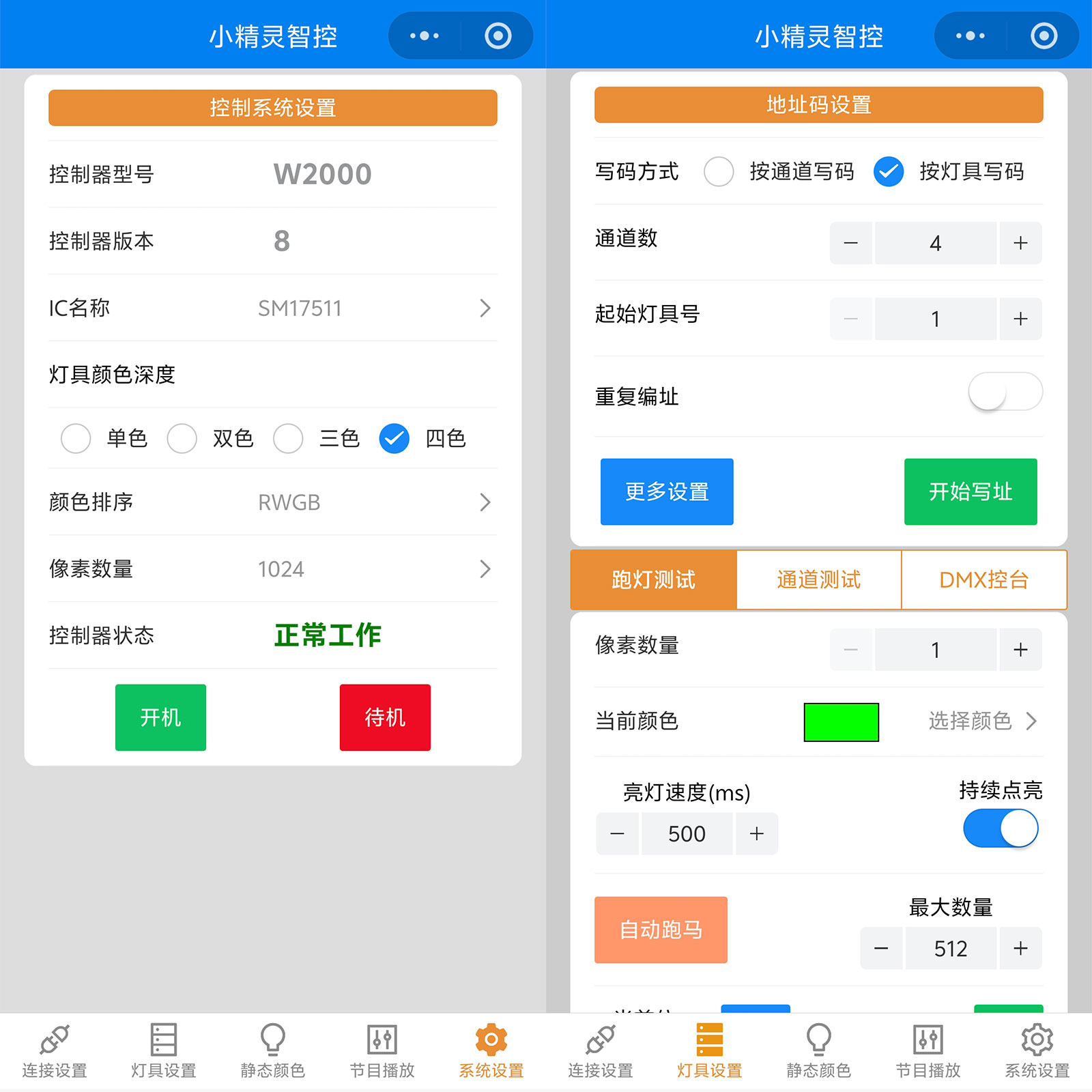

控制器的所有学习功能均可通过电脑调试软件进行设置。
灯具测试功能：可跑点测试灯具。检测灯具写码状况。
通道测试功能：可测试灯具颜色深度排序。
控台测试功能：可当作 DMX512 控台使用。
重复写码 – 全选：全部灯具统一写成一个重复码。
重复写码 – 分段：把灯具分为一定数量为一小段进行写码，写码按一段段的叠加。(如：当填写分段数为 3，灯具 1/2/3 为 1 码，灯具 4/5/6/为 2 码，灯具 7/8/9/为 3 码…如此类推叠加)
重复写码 – 局部：把灯具按一定数量分为一个局部，写码从每个局部的 1 开始叠加。(如：当填写局部数为 10，灯具 1/11/21 为 1 码，灯具 2/12/22 为 2 码，灯具 3/13/23 为 3 码…如此类推叠
